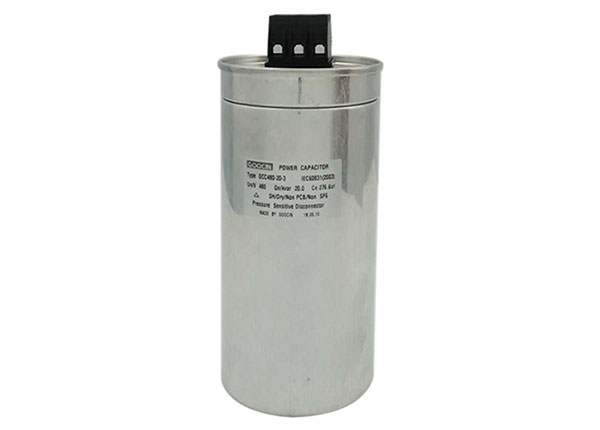

主要特色 MAIN FEATURES
◎执行标准：IEC60831-1-2002,IEC60831-2-1995,EN60831,EIA-456-A
◎外形结构：圆柱形或椭圆形铝合金外壳，原色或喷塑处理
◎个性特点：散热好、低阻抗、低损耗、重量轻、体积小
◎内填充物：以N2为主的惰性气体作为保护气体和灌装可降解环氧树脂
◎内用材料：优质耐高温薄膜
◎保护方式：过压力切断保护，100%防暴
◎使用寿命：运行180000小时电容失效率﹤6%
技术参数 TECHNICAI DATA
◎工作电压：100-1000VAC
◎单体容量：1-40Kvar 允许过电压：≤1.3Ue
◎允许过电流：≤2le
◎谐波分量在内的电压峰值：≤1.22Ue
◎连续过电流：≥1.4×le,特殊设计可达2.0×le
◎抗浪涌电流：≥300×le
◎电容偏差：0- +5%
◎介电损失：≤0.2w/kvar
◎试验电压：极间2.15倍Ue持续时间5s，极壳AC3.8KV持续时间2s
◎残压：断电后1分钟内放电至50V以下
◎温度类别：-40℃- +70℃
◎海拔高度：≤4000m
型号说明 MODEL ILLUSTRATION
| GC: 制造厂代号 |
C：电容器 |
480：额定电压（VAC）共补（线电压）；分补（相电压） |
30：额定容量或电容量 |
3：1-单相电容器；3-三相电容器 |
E：缺省-E型，欧标 G-国标 H-重载型 |

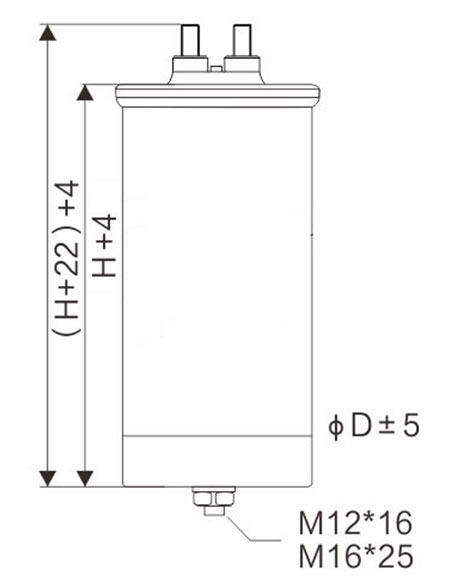

单相电容器外形尺寸图：

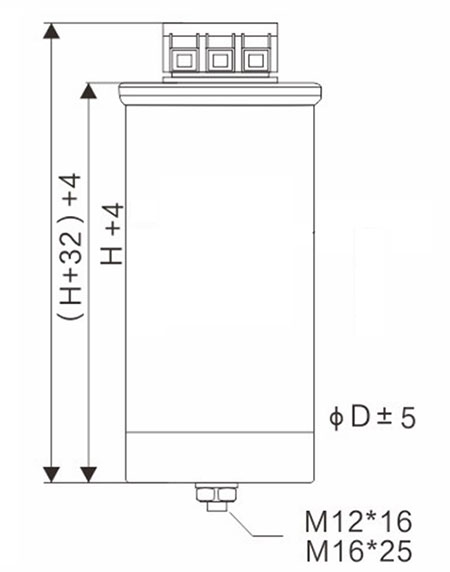

三相电容器外形尺寸图
选型表 SELECTION TABLE
电压等级（V） | 型号规格 | 容量 | 外形尺寸（mm） | 安装尺寸（mm） | |
φD | H | ||||
277 | GCC277-5-1 | 5 | 76 | 240 | 12*16 |
GCC277-7.5-1 | 7.5 | 86 | 240 | 12*16 | |
GCC277-10-1 | 10 | 96 | 260 | 16*25 | |
GCC277-13.3-1 | 13.3 | 106 | 260 | 16*25 | |
GCC277-15-1 | 15 | 116 | 260 | 16*25 | |
GCC277-16.7-1 | 16.7 | 116 | 260 | 16*25 | |
GCC277-20-1 | 20 | 116 | 290 | 16*25 | |
303 | GCC303-5-1 | 5 | 76 | 240 | 12*16 |
GCC303-7.5-1 | 7.5 | 86 | 240 | 12*16 | |
GCC303-10-1 | 10 | 96 | 260 | 16*25 | |
GCC303-13.3-1 | 13.3 | 106 | 260 | 16*25 | |
GCC303-15-1 | 15 | 116 | 260 | 16*25 | |
GCC303-16.7-1 | 16.7 | 116 | 260 | 16*25 | |
GCC303-20-1 | 20 | 116 | 290 | 16*25 | |
电压等级（V） | 型号规格 | 容量 | 外形尺寸（mm） | 安装尺寸（mm） | |
φD | H | ||||
480 | GCC-480-15-3 | 15 | 96 | 260 | 16*25 |
GCC-480-20-3 | 20 | 106 | 260 | 16*25 | |
GCC-480-25-3 | 25 | 116 | 260 | 16*25 | |
GCC-480-30-3 | 30 | 116 | 290 | 16*25 | |
GCC-480-33.5-3 | 33.5 | 136 | 260 | 16*25 | |
GCC-480-40.2-3 | 40.2 | 136 | 290 | 16*25 | |
525 | GCC-525-15-3 | 15 | 96 | 260 | 16*25 |
GCC-525-20-3 | 20 | 106 | 260 | 16*25 | |
GCC-525-25-3 | 25 | 116 | 260 | 16*25 | |
GCC-525-30-3 | 30 | 116 | 290 | 16*25 | |
GCC-525-37.3-3 | 37.3 | 136 | 290 | 16*25 | |
GCC-525-40-3 | 40 | 136 | 290 | 16*25 | |
电压等级（V） | 型号规格 | 容量 | 外形尺寸（mm） | 安装尺寸（mm） | |
φD | H | ||||
280 | GCC280-5-1G | 5 | 86 | 240 | 12*16 |
GCC280-10-1G | 10 | 96 | 240 | 16*25 | |
GCC280-15-1G | 15 | 116 | 240 | 16*25 | |
GCC280-20-1G | 20 | 116 | 290 | 16*25 | |
300 | GCC300-5-1G | 5 | 86 | 240 | 12*16 |
GCC300-10-1G | 10 | 96 | 240 | 16*25 | |
GCC300-15-1G | 15 | 116 | 240 | 16*25 | |
GCC300-20-1G | 20 | 116 | 290 | 16*25 | |
480 | GCC-480-15-3G | 15 | 96 | 240 | 16*25 |
GCC-480-20-3G | 20 | 116 | 240 | 16*25 | |
GCC-480-25-3G | 25 | 116 | 290 | 16*25 | |
GCC-480-30-3G | 30 | 136 | 290 | 16*25 | |
525 | GCC-525-15-3G | 15 | 96 | 240 | 16*25 |
GCC-525-20-3G | 20 | 116 | 240 | 16*25 | |
GCC-525-25-3G | 25 | 116 | 290 | 16*25 | |
GCC-525-30-3G | 30 | 136 | 290 | 16*25 | |

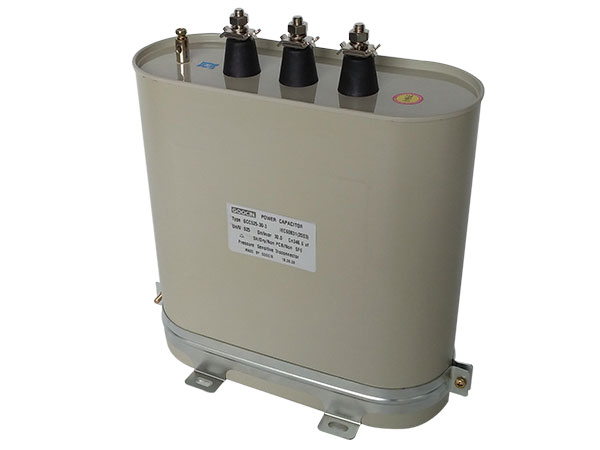

H型重载电容器
概述 SUMMARY
该系列电容器具有低压自愈式产品的所有特性，采用优质的基材，先进的制造工艺制作而成。主要用于50Hz或60Hz的电力系统中，提高功率因数，减少无功损耗改善电压质量。该产品采用一次成型铝外壳，不易生锈，散热性能优越；产品整体密封，采用超压自动拉断内部安全装置，双重电器保护使产品在运行时安全可靠并能保持优良稳定的电气性能。 特别适用于电能质量恶劣的环境，更符合国内使用习惯。
特点 FEATURE
◎耐高的浪涌电流（300In）
◎长使用寿命（100000小时）
◎干式结构，无油
◎全铝外壳
◎多芯子结构，高过流能力
◎过压保护装置
◎防爆，防火，防漏
选型表 SELECTION TABLE

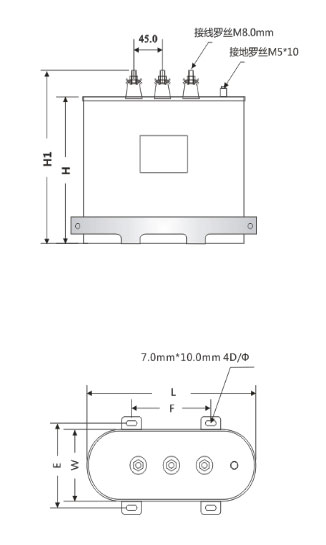

电压等级（V） | 型号规格 | 容量 | 外形尺寸（mm） | 安装尺寸（mm） | |||
长 | 宽 | 总高 | 宽 | 长 | |||
480 | GCC480-25-3H | 25 | 195 | 66 | 260 | 87.5 | 106 |
480 | GCC480-30-3H | 30 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-40-3H | 40 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-30-1H | 30 | 254 | 100 | 310 | 120 | 120 |
480 | GCC480-33.5-1H | 33.5 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-25-3H | 25 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-30-3H | 30 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-40-3H | 40 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-30-1H | 30 | 254 | 100 | 310 | 120 | 120 |
525 | GCC525-37-1H | 37 | 254 | 100 | 310 | 120 | 120 |
