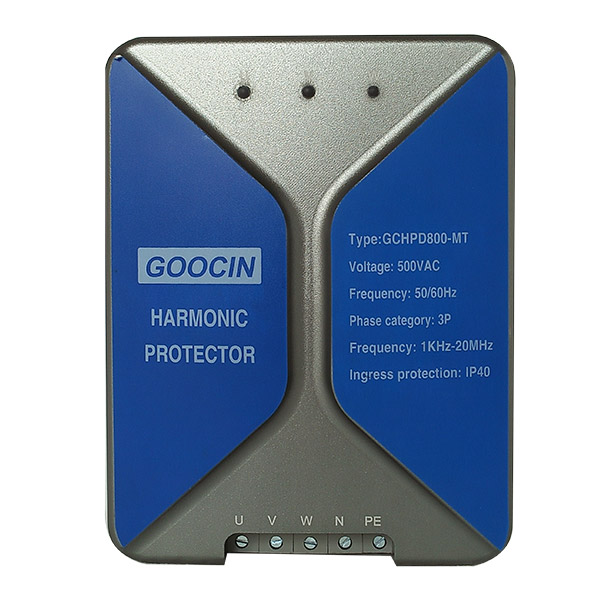

谐波保护器

随之电力电子技术的飞速发展、非线性负荷的增加，配电网络中电压电流畸变越来越严重，尤其是2kHz以上的高次谐波对用电设备的干扰最为严重，如电子设备、精密仪器设备、计算机系统、PLC、DCS通信设备、传感器等，它们对电网的质量要求极高。若在这些设备的输入侧安装GCHPD600系列谐波保护器，便可有效的保护控制系统的电子设备，使其免收高次谐波的危害。

主要特色 MAIN FEATURES

随时跟踪电网中电源波形，瞬时滤除电网中的谐波及电源波形，矫正因谐波影响而产生畸变的电压波形。

吸收功率高达数千瓦的浪涌信号。

有效的滤除电网中的高频脉冲尖峰、高频谐波对于用电设备的干扰。

可以减少控制设备的死机、提高设备寿命、减少谐波对设备的危害。

并联在电路中将高次谐波危害消除在发生源。

产品型号 GCHPD600-1 GCHPD600-3

电压等级 AC160V-280V AC300V-500V

额定频率 50Hz/60Hz

保护频率 2k-10MHz

耐压 ac2000V/1min

钳位电压 对2500V的浪涌电压可以限制在1000V以下

抗浪涌电流 对2500V的浪涌电压，浪涌电流不超过1000A（80us/20us）

泄漏电流 1mA

最大脉冲电流 12000A

功耗 ＜1W

温升 ＜5℃

节点容量 100A

接线端 L、N、PE U、V、W、N、PE

A16谐波保护器

电路连接方式 单相接地 △/Y

外形尺寸 120×165×79mm 120×165×79mm

外接开关容量 10A/1P,16A/1P 10A/3P,16A/3P

环境温度 -30℃～*70℃

震荡波抗扰度 IEC60255-22-1Ⅲ级

静电放电抗扰度 IEC60255-22-2Ⅲ级

射频电磁场辐射抗扰度 IEC60255-22-3Ⅲ级

电快速瞬变脉冲群抗扰度 IEC60255-22-4Ⅲ级

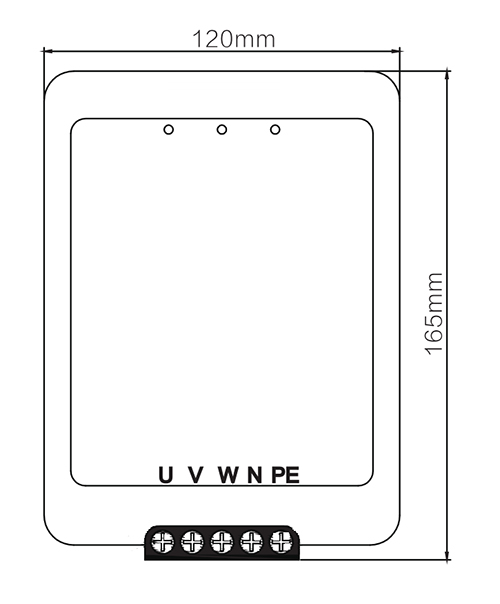

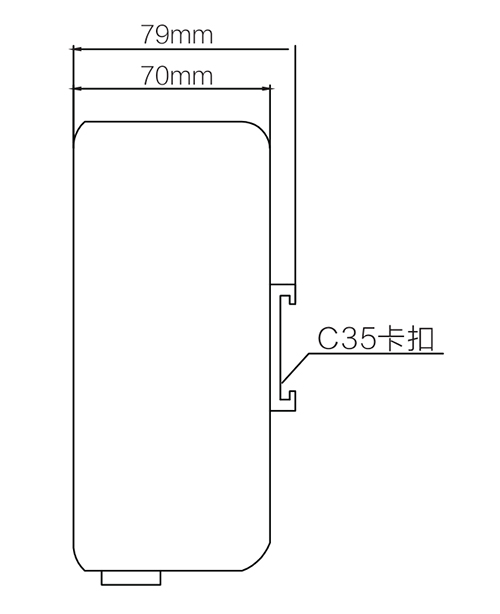

外形尺寸图（单位：mm）SHAPE DIMENSION FIGURE
