静止无功发生器装置

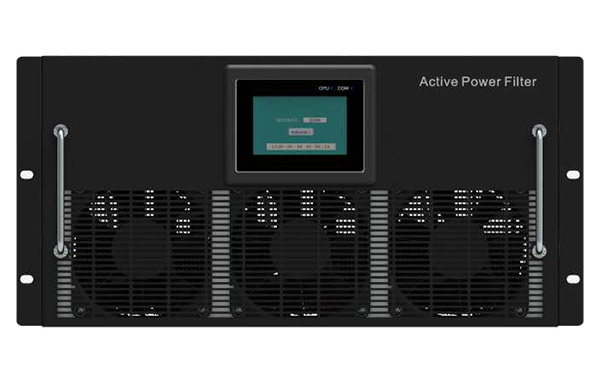

静止无功发生器模块

SVG原理 THE PRINCIPLE OF SVG

静止无功发生器（SVG）通过外部电流互感器（CT）实时检测负载电流，经过转换传入DSP数字控制芯片，分析计算得出负载电流无功电流分量（包括感性电流及容性电流），反相后即为需要补偿的无功电流分量，通过FPGA产生PWM控制信号，驱动三电平逆变器产生满足要求的无功补偿电流，使该逆变器电路迅速吸收或者发出所需的补偿电流，实现动态补偿无功电流的目的，提高系统功率因数。

功能 FUNCTION

系统功率因数为1

容感性无功电流连续补偿

矫正三相不平衡系统

与传统电容补偿柜结合，形成SVG+电容补偿的无功补偿系统，突破有级补偿界限，实现完美补偿功能

技术参数 TECHNICAL PARAMETERS

额定电压（V） AC380±20%

工作频率（Hz）50±5

电气连接 三相三线/三相四线

功率拓扑 三电平

单模块补偿容量35kvar 70kvar 100kvar

CT要求 150/5-10000/5

补偿范围 容感性无功连续可调

无功补偿 容感性无功连续补偿，可设置目标功率因数（-1～1）

谐波补偿 支持

不平衡补偿 支持

响应时间 ＜5ms

整机效率 ＞97%

多台并联运行 并联运行，单柜最大并机数量6台

保护功能 过欠压保护、短路保护、过温保护、过补偿保护、自检保护等

开关频率 20KHz

控制算法 瞬时无功功率、FFT、对称分量法、直接电流控制等

通讯功能 采用Modbus通讯协议，支持现场及远程电脑同时监控（RS485）,可拓展CAN总线、网络通讯接口、WiFi

安装方式 机架式/壁挂式

外形尺寸 35kvar 70kar：440mm*575mm*232

（宽*深*高） 100kvar：500mm*620mm*232

重量 ＜50kg

防护等级 IP30或按照用户要求定制

冷却方式 强迫风冷

颜色 黑色细砂纹

环境温度 -15℃～+40℃

相对湿度 最大90%，无凝露

海拔高度 安装海拔小于2000米，2000-4000米之间，根据国标GB/T3859.2，每增加100米，容量降低1%

产品特征 PRODUCT CHARACTERISTICS

并联连接，容易维护

双DSP+FPGA全数字控制系统

智能补偿容感性负载产生的无功分量，-1～1功率因数连续可调

具有一定的谐波补偿能力

完善的保护系统，包括交流过欠压保护、直流过欠压保护、短路保护、过温保护、过补偿保护、自检保护等，保证系统安全进行

可设置的容量限定输出，不会发生过载问题

模块化设计，可多台并联运行，控制简单

友好的中文人机界面，操作简单

故障显示及故障记录

状态变量显示：电压、电流、频率、谐波分量及序分量、电流谐波即便率、电压谐波畸变率

产品选型 THE PRODUCT SELECTION

产品型号 额定补偿容量（kvar） 额定电压 安装方式 模块尺寸（W*D*H）mm

GCSVG4-035/400M 35 400 抽屉式 440*575*255

GCSVG4-070/400M 70 400 抽屉式 440*575*255

GCSVG4-100/400M 100 400 抽屉式 500*620*232

型号说明 MODEL SPECIFICATION

GCSVG4-100/400M

GCSVG: SVG产品代号

4或3：4，适用于三相四线系统

3，适用于三相三线系统

100： 额定补偿容量

400： 额定工作电压

M： 模块

备注：SVG成套装置按照客户要求制作柜型和尺寸，最大补偿容量达600千乏。

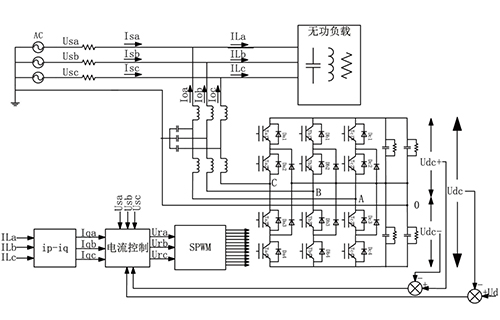

SVG原理框图

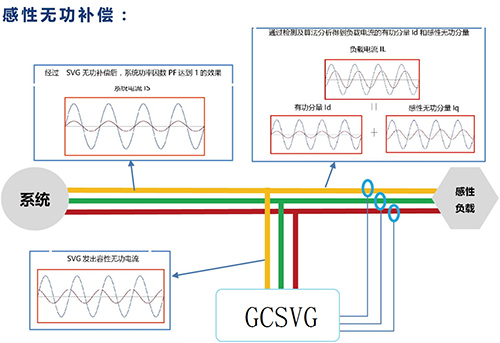

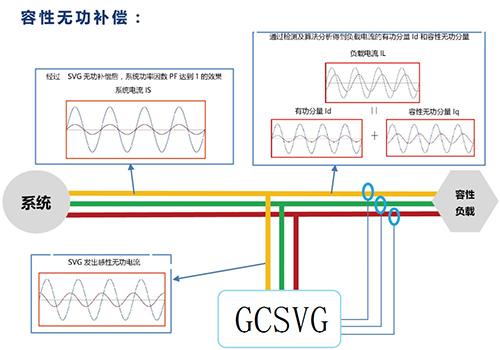

SVG运行原理示意图
