◎采用数字信号处理器DSP核心片，满足更精准迅捷的补偿需求
◎超薄机身，彰显玲珑安装
◎采用专用定制液晶显示屏，参数丰富，操作灵活
◎交流宽压工作电源，满足更多使用现场
◎具有RS-485通讯接口，支持MODBUS通讯协议
◎单相、三相补偿，输出投切触发信号＜20ms
◎可任意设定每组电容器的物理容值
◎可配置循环（任意编码）、线性（先投后切）两种投切方案
◎可设置动态、静态两种补偿速度
◎温度采集及温控输出功能，有效保护补偿单元高温作业
◎可选择手动、自动两种控制方式
技术参数/TECHNICAL DATA
◎使用环境
海拔高度：≤2500米 环境温度：-20℃- +70℃
相对湿度：40℃时20%-90% 大气压力：79.5Kpa-106Kpa
◎环境条件
周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈震动，无风雪侵蚀。
◎基本参数
电源范围：AC56V-450V 50Hz±5% 取样电压：AC380V,220V
取样电流：0-5A 本机功耗：≤12W
◎测量精度
电压：±0.5%
电流：±0.5%
功率因数：±1.0%
无功功率：±1.0%
◎控制参数
电容路数：1-12/18/24路
电流变化：1-1000（比值，如500/5的CT应设为100）
过压设置：400V-480V/230V-280V 步长1V
欠压设置：300V-360V/180V-210V 步长1V
谐波电压设置：0-25% 谐波电流设置：0-100%
目标功率因数：0.85-1.0 投切门限：0.5-1.2 步长0.1
投切延时：0.02s-600s 放电延时：0s-300s
投切方式：0（循环），1（线性）
电容容值：0-200Kvar 步长1
灵敏度：≤100mA
输出接点：每路DC12V/30mA或AC250V/5A
◎安装尺寸

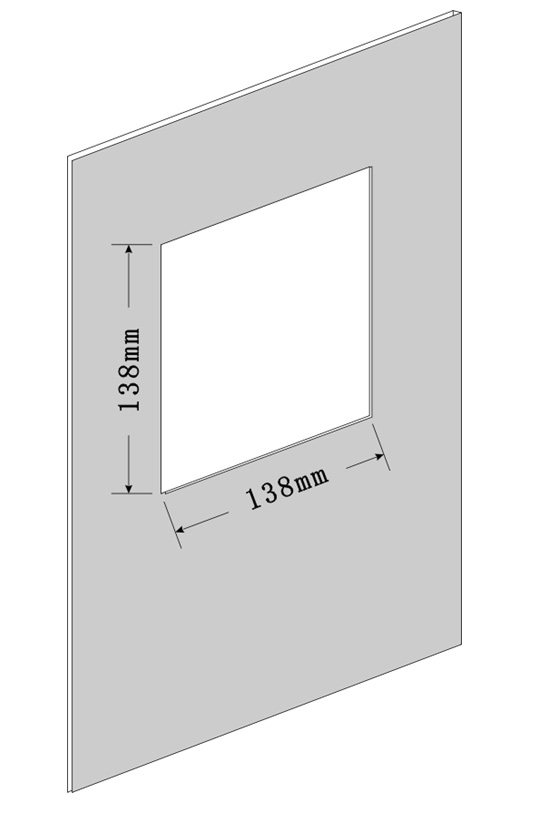

开孔尺寸：138*138，单位：mm；
嵌入深度：GCK 系列，50mm；
GCK1系列，95mm；

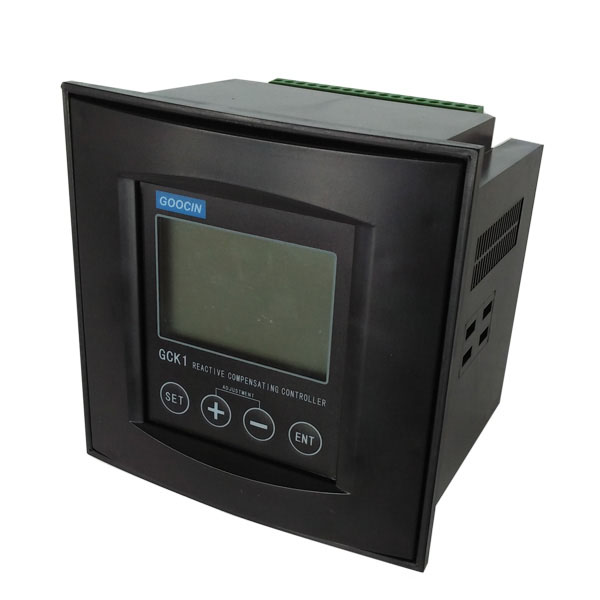

GCK系列无功补偿控制器/GCK1系列经济型无功补偿控制器
型号说明/MODEL ILLUSTRATION
GCK 无功补偿控制器 |
GCK1经济型无功补偿控制器 |
W：取样物理量为无功功率 |
S：S三相共补 |
F分相补偿 |
H：谐波检测功能 |
18：控制输出回路数（12、18、24） |
T：T-可控硅投切 |
C-接触器投切 |
C ：通讯功能 |
690：缺省为400V，690V |
选型列表(部分型号)
备注：GCK系列最多24路，GCK1系列最多18路。
| 型号 | 控制路数 | 信号输出 | 功能 | 系统电压 |
GCK-WSH-12TC | 12 | DC12V | 控制可控硅开关 | AC400 |
GCK-WFH-12TC | 12 | DC12V | 控制可控硅开关 | AC400 |
GCK-WSH-12TC-690 | 12 | DC12V | 控制可控硅开关 | AC690 |
GCK-WSH-12CC | 12 | 干接点 | 控制交流接触器 | AC400 |
GCK-WSH-12CC-690 | 12 | 干接点 | 控制交流接触器 | AC690 |
GCK1-WSH-12TC | 12 | DC12V | 控制可控硅开关 | AC400 |
GCK1-WFH-12TC | 12 | DC12V | 控制可控硅开关 | AC400 |
GCK1-WSH-12TC-690 | 12 | DC12V | 控制可控硅开关 | AC690 |
GCK1-WSH-12CC | 12 | 干接点 | 控制交流接触器 | AC400 |
GCK1-WSH-12CC-690 | 12 | 干接点 | 控制交流接触器 | AC690 |
GCK1-WSH-RJ45 | 64 | 脉冲 | 控制智能补偿模块 | AC400 |
GCK1-WFH-RJ45 | 64 | 脉冲 | 控制智能补偿模块 | AC400 |

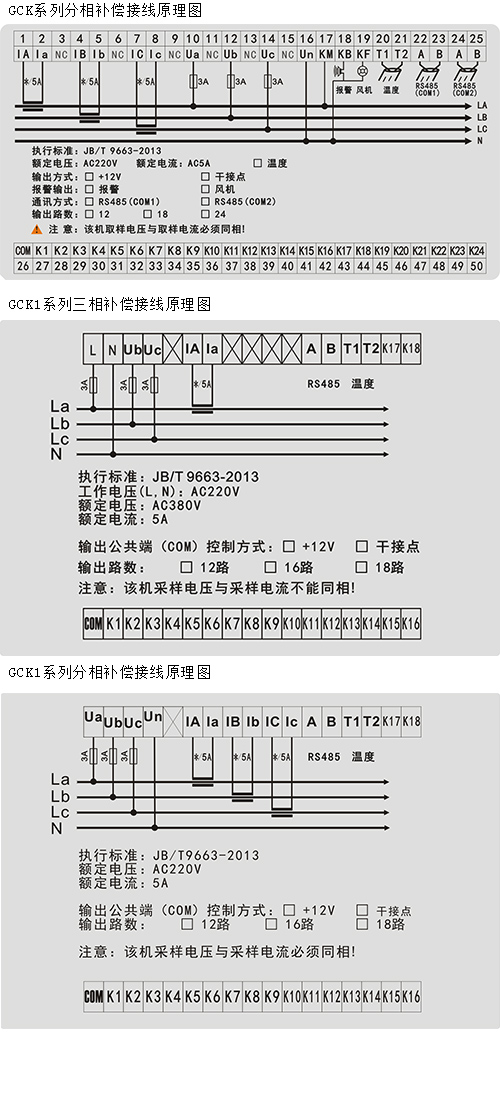

接线原理图 TERMIAL WIRING DIAGRAM
GCK系列三相补偿接线原理图
