APF原理 THE PRINCIPLE OF APF

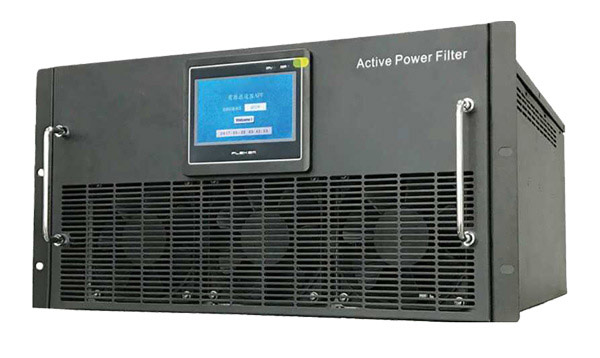

GCAPF有源滤波器，是一种用于动态抑制谐波、补偿无功、矫正不平衡系统的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿，同时能在容量范围内矫正三相不平衡系统，它利用可控的功率半导体器件向电网注入与原有谐波电流、无功电流、负序及另需电流幅值相等、相位相反的电流，使系统电流的THDi≤5%，PF=0.99,并能平衡三相电流。

功能 FUNCTION

系统THDi≤5%，2-50次谐波电流补偿

系统PF=0.99,且连续容感性电流补偿

系统三相不平衡电流矫正

APF技术参数 TECHNICAL PARAMETERS

额定电压（V） AC380±20%

工作频率（Hz）50±5

电气连接 三相三线/三相四线

功率拓扑 三电平

单模块补偿容量 50A 100A 150A

CT要求 150/5-10000/5

谐波补偿 支持

滤波范围 2～50次谐波，各次谐波可分别设定补偿

滤波能力 ＞90%

无功补偿 支持容感性无功连续补偿

不平衡补偿 支持

响应时间 ＜5ms

整机效率 ＞97%

多台并联运行 并联运行，单柜最大并机数量6台

保护功能 过欠压保护、短路保护、过温保护、过补偿保护、自检保护等

开关频率 20KHz

控制算法 瞬时无功功率、FFT、对称分量法、直接电流控制等

通讯功能 采用Modbus通讯协议，支持现场及远程电脑同时监控（RS485）,可拓展CAN总线、网络通讯接口、WiFi

安装方式 机架式/壁挂式

外形尺寸 50/100A：440mm*575mm*255

（宽*深*高） 150A：500mm*620mm*232

重量 ＜50kg

防护等级 IP30或按照用户要求定制

冷却方式 强迫风冷

颜色 黑色细砂纹

环境温度 -15℃～+40℃

相对湿度 最大90%，无凝露

海拔高度 安装海拔小于2000米，2000-4000米之间，根据国标GB/T3859.2，每增加100米，容量降低1%

产品特征 PRODUCT CHARACTERISTICS

并联连接，容易维护

双DSP+FPGA全数字控制系统

先进的FFT算法、瞬时无功功率算法及对称分量算法，可选择性补偿2～50次谐波

可选择性补偿谐波、无功、不平衡，或者同时补偿

完善的保护系统，包括交流过欠压保护、直流过欠压保护、短路保护、过温保护、过补偿保护、自检保护等，保证系统安全进行

可设置的容量限定输出，不会发生过载问题

模块化设计，可多台并联运行，控制简单

友好的中文人机界面，操作简单

故障显示及故障记录

状态变量显示：电压、电流、频率、谐波分量及序分量、电流谐波即便率、电压谐波畸变率

产品选型 THE PRODUCT SELECTION

产品型号 额定输出电流（A） 额定电压 安装方式 模块尺寸（W*D*H）mm

GCAPF4-050/400M 50 400 抽屉式 440*575*255

GCAPF4-100/400M 100 400 抽屉式 440*575*255

GCAPF4-150/400M 50 400 抽屉式 500*620*232

型号说明 MODEL SPECIFICATION

GCAPF4-100/400M

GCAPF: APF产品代号

4或3： 4，适用于三相四线系统

3，适用于三相三线系统

100：额定工作电流

400：额定工作电压

M：模块

备注：APF成套装置按照客户要求制作柜型和尺寸，最大电流达900A。

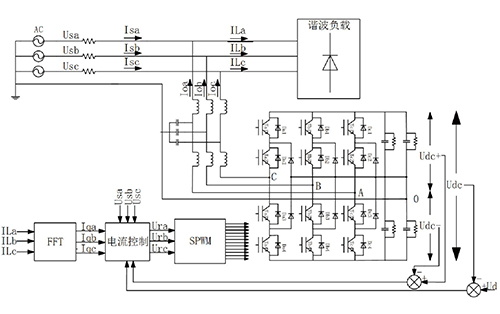

APF原理框图

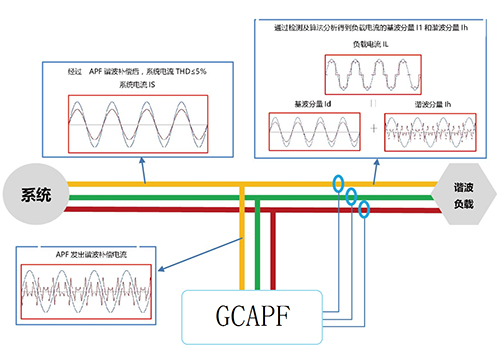

APF运行原理示意图
