抗谐波智能无功补偿模块
产品简介 PRODUCT INTRODUCTION
模块产品的出现是无功补偿及滤波装置的重大变革，是未来市场的主流，是一种服务理念的提升。模块单元是由本公司自主研发和生产。所有零部件的选型均经过精密计算、设计、生产、试验。
模块装配的柜体比传统柜体的优点主要有：容量更大，易于扩展，安装方便，结构紧凑，布局简洁美观；单元间采用无孔连接，改善电能质量，延长电气设备使用寿命；保护措施齐全，如缺相、过热、谐波等保护；产品质量责任更明确，不会像传统柜体出现问题元器件厂商互相推诿的现象。选用模块产品，得到售前、售中和售后于一体的服务，是解决设计院、成套制造厂及用户方统一的综合服务平台。
产品特点 PRODUCT FEATURES
补偿滤波模块形成标准化、小型化、简单化
节省工程开支，达到较优性价比
操作运输方便，节省时间空间
多重保护功能，设备更安全
标配7%电抗器，抑制谐波放大
静态/动态投切，适应多种场合
多种容量选择，满足客户要求
| 适用场合 | 系统以5、7次以上频率谐波为主 |
电容额定电压 | 480/280V |
配套电抗率 | 7% |
单组安装容量 | ≤40kVar |
相数 | 三相 |
系统额定电压 | 400/230V |
响应时间 | 20ms |
投切开关 | 过零开关 |
控制电压 | 动态：12VDC |
放电时间 | 带放电电阻 t≤3min |
防护等级 | 户内柜式 IP30 |
冷却 | 强制风冷和自然风冷 |
温度控制 | 滤波电抗器内部热敏开关/机壳内热敏电阻 |

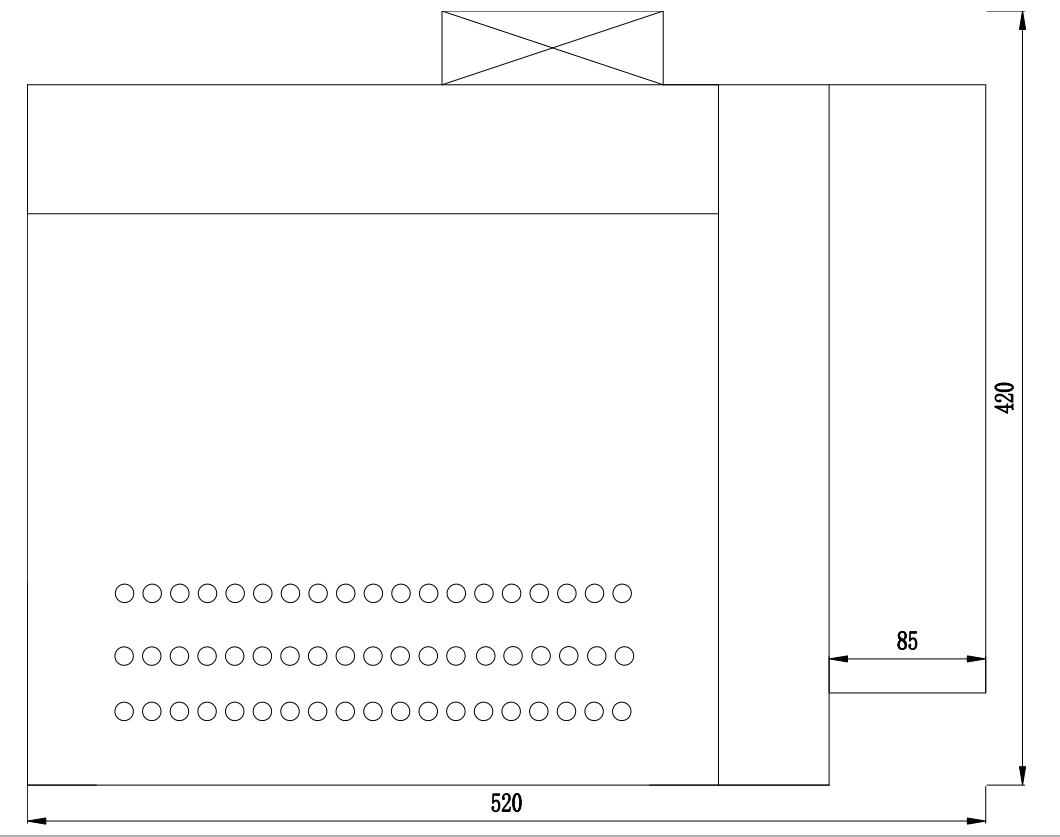

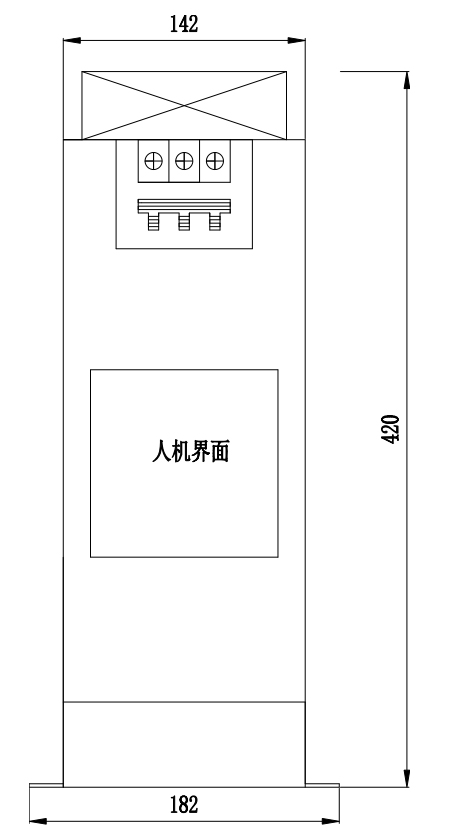

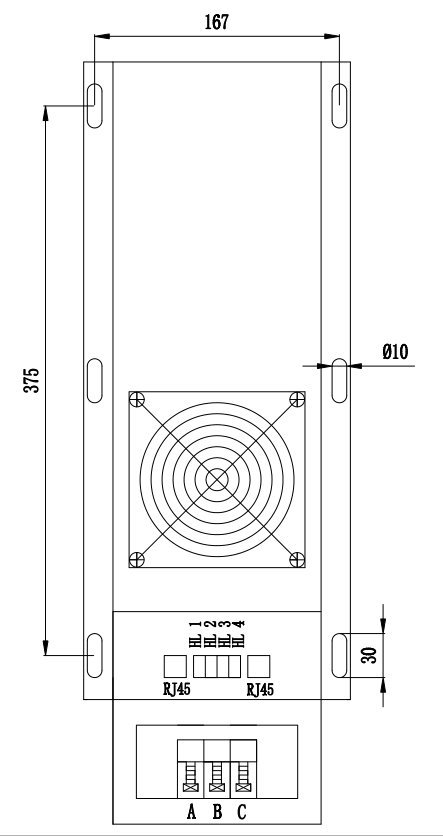

产品型号 | 额定功率 | 外形尺寸 |
GC-KDZC-15/480/7 | 15千乏 | 182*420*520 |
GC-KDZC-20/480/7 | 20千乏 | 182*420*520 |
GC-KDZC-25/480/7 | 25千乏 | 182*420*520 |
GC-KDZC-30/480/7 | 30千乏 | 182*420*520 |
GC-KDZC-40/480/7 | 40千乏 | 182*420*520 |
GC-KDZF-15/280/7 | 3*5千乏 | 182*420*520 |
GC-KDZF-20/280/7 | 3*6.67千乏 | 182*420*520 |
GC-KDZF-25/280/7 | 3*8.34千乏 | 182*420*520 |
GC-KDZF-30/280/7 | 3*10千乏 | 182*420*520 |
