智能无功补偿模块

产品简介 PRODUCT INTRODUCTION

智能电容器是适用与0.4kV低压配电网、高效节能、降低线损、提供功率因素和电容质量的新一代无功补偿设备。它由智能测控单元、投切开关、保护装置、低压电力电容器组成一个独立完整的智能无功补偿系统，替代传统多种分散器件组成的无功补偿装置。

适用范围 SCOPE OF APPLICATION

0.4kV低压配电网

产品特点 PRODUCT FEATURES

一体化、多功能、易操作

三相独立采样、共分补混合控制

模块化结构、体积小、接线简单、维护方便

具有先进的通讯、信息和控制功能，可以联网运行

保护设计 PROTECTION DESIGN

设有过压、欠压、过流、缺相、开关故障、三相不平衡、过温等保护

控制器采用超强抗干扰单片机设计，整机系统自检，工作中不死机，避免产生不补偿或过补偿。

零部件工作原理 THE WORKING PRINCIPLES OF PARTS

1、智能组件部分

智能组件中所有电子元件均采用宽温型和工业品级，能够适应温度变化大、电磁干扰严重的恶劣环境，可以长时间不间断地可靠工作。

2、过零投切开关部分

投切低压电力电容器采用基于大功率晶闸管或继电器为开关元件的 “零投切开关电器”，基于晶闸管或继电器的开关电器可以在其触点两端交流电压为零时闭合触点，触点闭合时可以在通过其交流电流为零时断开触点，从而使投、切负载产生的涌流极小。晶闸管开关可轻松应对大谐波电网环境，更可靠，更稳定。

3、快速断路器

快速断路器采用小型断路器，在10倍额定电流时100ms内断开，用于电流速切总保护，避免跳上级开关，同时作为电源接入端子和电源总开关。

4、低压电力电容器

产品中的低压电力电容器采用自愈式低压并联补偿电容器。电容器内使用渐进式加厚铝锌金属化聚丙烯薄膜作为电介质，薄膜厚度与该处的电流密度成正比，具有良好的可靠性。电容器内置温度传感器、反映电容器过电压、过谐波、漏电流过大和环境温度过高等情况下电容器内部发热程度，实现过温保护。

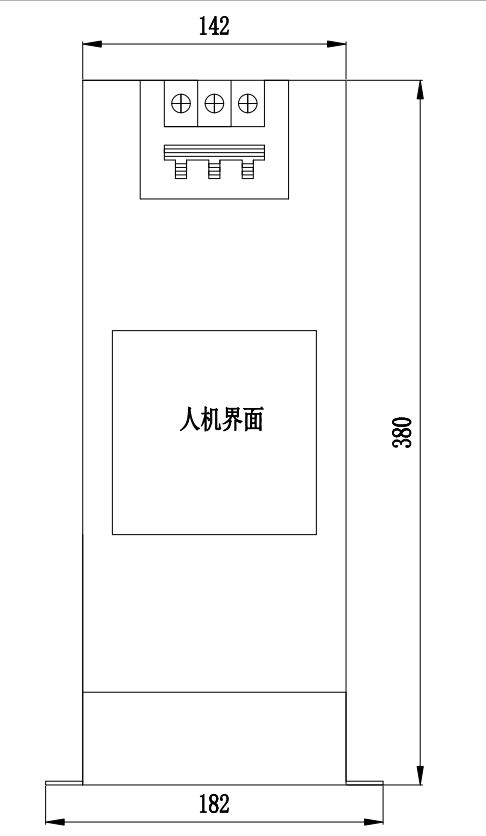

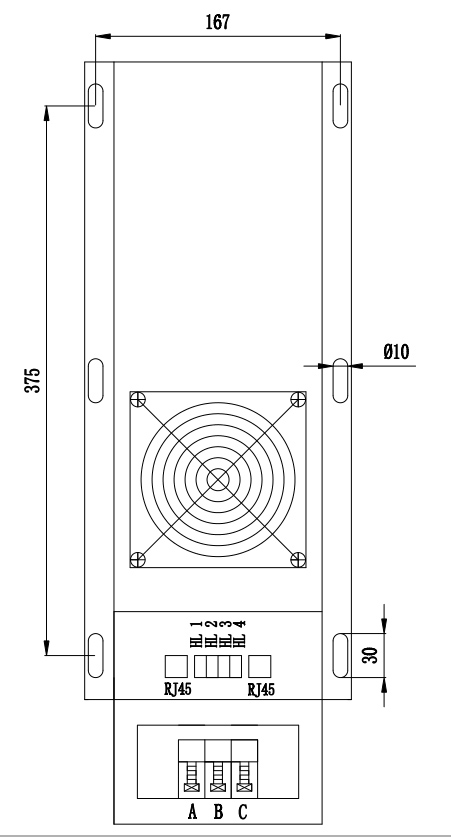

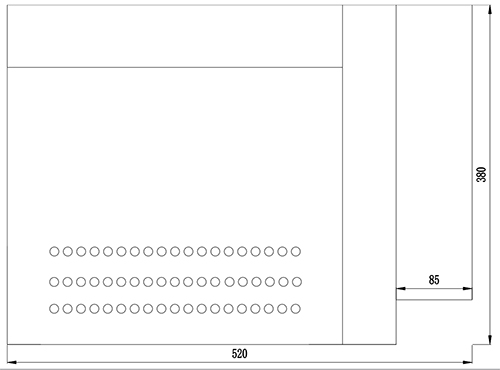

产品选型 THE PRODUCT SELECTION

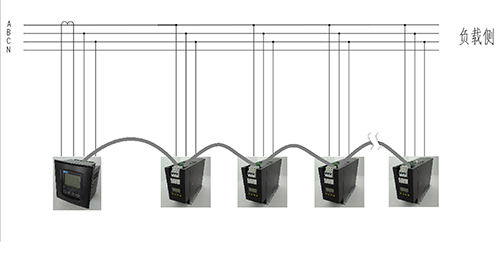

产品接线示意图 TERMIAL WIRING DIAGRAM
