1、产品简介

1.1 引言

　　在电网低压配电系统中，大量电感性设备消耗无功功率，造成功率因数偏低，线损增加，供电电压质量变差。

高压无功补偿装置的算法综合考虑电压波动和无功缺额，合理控制电容器投切，以满足电网无功功率供需平衡，改善供电电压质量，减少电能损耗，达到提高供电电压质量，提高功率因数，降低系统损耗的目的。

1.2 技术特点

适用范围广

可以广泛应用于 6kV 和 10kV 供电线路中。

投切方式及控制方式可选

具备手动、自动、远方遥控三种投切方式，以及电压无功、电压、无功、时间、电压时间五种控制方式。

保护功能齐备

具有过电压保护、低电压保护、零序（开口三角）电压保护、延时速断保护、过流保护、不平衡电流保护等功能。

运行环境及系统适应性强

装置允许在 1.1 倍电容器额定电压下长期运行；允许在由于电压升高及高次谐波引起的不超过 1.3 倍电容器额定电流（方均根值）下长期运行。在电容器电容值最大正偏差到+10%时，装置允许不超过 1.43 倍电容器额定电流（方均根值）下长期运行。

测量精度高，控制准确，准确记录

采用光电及电磁隔离技术（电磁兼容性能满足 GB6162-85 的要求），保证一次侧和二次侧驱动之间的安全隔离，并具备较高的抗干扰性和稳定性，能够记录存储包括投切记录、保护记录、统计记录在内的多种记录。

丰富友好的人机接口

可实时查看电网电压、电流、功率因数、有功功率、无功功率等运行状态及设置参数、控制投切，并具备断电记忆功能。利用通讯口 RS485（通讯规约支持 IEC101、CDT、Modbus 协议）能够与上位机连接，实现远程传输，自动化程度高。

完全符合国标及行业标准对成套装置的要求

成套装置符合 GB50227-2008《并联电容器装置设计规范》、JB/T7111-1993《高压并联电容器装置》、电力行业标准 DL/T604-2009《高压电容器装置订货技术条件》、GB50060-92《3～110kV 高压配电装置设计规范》、IEC60871《1000V 以上交流并联电容器》的有关规定。

1.3 装置结构特点

 成套装置采用自主研制的自动无功补偿控制器，实现了电容器组的自动投切功能；

采用单相大容量全膜电力电容器、干式全浇注串联铁芯电抗器，具有损耗低、寿命长、占地省等特点；整套装置采用模块化结构，紧凑稳定，容量组合灵活方便。

 柜体采用数控机床整体模压成型，多重折边工艺，使整套柜体具有精度高，很强的抗腐蚀与抗氧化作用，整体重量轻，机械强度高。柜体采用组装式结构，用高强度螺栓联接而成，零部件通用性强，占地面积少。柜门采用喷塑工艺，使其表面抗冲击，耐腐蚀，外形美观。

 电容器采用双面粗化聚丙烯薄膜、铝箔、高性能 C101D 绝缘油，使电容器的实际功率损耗降到 0.0003 以下，延长了使用寿命，有效地节省了电能；极板采用全折边结构，改善了极板边缘效应，降低了局部放电水平；不锈钢外壳经抛丸和抗静电油漆处理，附着能力强，有效防腐。

 环氧浇注干式串联铁芯电抗器，铁芯采用国内优质冷轧硅钢片，导磁率高，损耗小，线圈绝缘耐热等级达到 H 级，环氧浇注铁芯柱及线圈，使铁芯和线圈分别成为坚固整体，有效降低了运行噪声，提高了动热稳定性能，并且铁芯柱气隙采用小气隙式，减小了铁芯漏磁通的外溢，降低了铁芯涡流损耗。

2、主要性能参数指标

2.1 型号及意义

举例型号：HDTBBZ10-1500+1500/500-6-AK

HD 企业代号

TBB 并联补偿装置

Z 调容方式：S 手动 D 电动 Z 自动（固定式不标）

10 装置的额定电压（kV）

1500+1500 装置的装机额定容量（kvar）

500 装置的单台电容容量（kvar）

6 电抗器电抗率（纯电容补偿不标）

A 接线方式： A 单星型接线 B 双星型接线

K 保护方式： K 开口三角零序电压保护

L 中性点不平衡电流保护

C 电压差动保护

Q 桥式不平衡电流保护

2.2 装置使用环境条件

 使用自然环境条件

2.2.1 安装地点：户内

2.2.2 环境温度： -25℃ ~ +45℃，24 小时内平均温度不超过+35℃

2.2.3 海拔高度：≤1000m

2.2.4 空气湿度：≤90%（25℃）

2.2.5 抗震能力：水平加速度：>0.4g 垂直加速度：>0.25g

安全系数>2.0

2.2.6 污秽等级： 按Ⅲ级

 系统条件

2.2.7 额定电压：10kV

2.2.8 最高运行电压：12kV

2.2.9 额定频率：50Hz

2.2.10 中性点连接方式：中性点不接地

2.2.11 进线方式：电缆沟进线

2.3 成套装置的技术参数

2.3.1 装置的实际电容与其额定电容偏差在±5%。

2.3.2 装置的主电路相间以及相与地之间能承受短时（1min）工频耐受电压42kV。

2.3.3 母线之间连接处及主电路中各连接处的温升不超过 50K，各电器设备的温升不超过各自的规定。

2.3.4 装置的连续运行电压为 1.00Un，且能在如下表所规定的稳态过电压运行相应的时间。

2.3.5 装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行。

2.3.6 装置配有刀闸电磁锁及机械门锁，具有强制闭锁功能，防止误合隔离刀闸或开柜体门，以确保人员及设备安全；并设有观察窗，可随时监测设备运行情况。

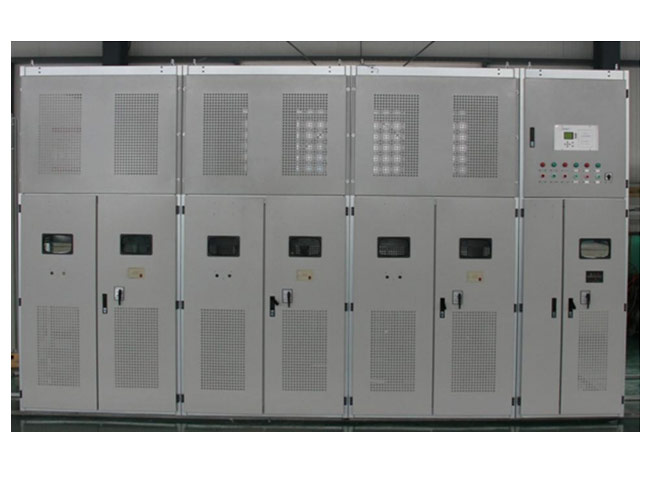

2.4 装置整机

装置整机根据工程实际情况，其尺寸、器件布局、数目均会有所不同。

高压无功补偿装置（简称成套装置）由柜体、控制保护综合装置、高压并联电容器组、干式串联电抗器、干式放电线圈、电流互感器、氧化锌避雷器、隔离接地开关、支柱绝缘子以及一二次附件等组成，并按照一定的电气要求进行连接。装置可根据用户具体要求进行设计生产。

成套装置有手动、自动、远方遥控三种投切方式可选。面板上的绿色指示灯亮表示该组电容器未投入，红色指示灯亮表示该组电容器已投入。在手动模式下，绿色按钮可以用来切除该组电容器，红色按钮可以用来投入该组电容器。

2.5 装置样式

高压无功补偿装置快速选型表

说明：

1、以上为柜体式手自一体投切高压无功补偿装置快速选型表。

2、对于柜体式手动投切无功补偿装置，其外形尺寸也适用于此表。

3、如有需要其他型号的高压无功补偿装置装置，或指定厂家/型号，请另寻我公司。

4、对于不等容分组的高压无功补偿装置，分组偏差不宜过大，以免引起系统故障。

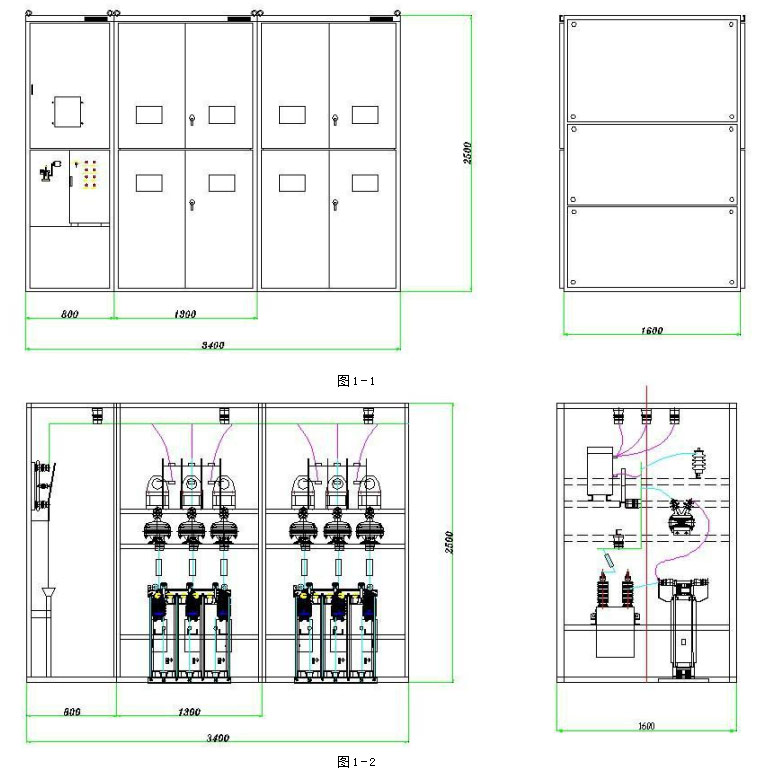

2.5.1 图号 1 样式

技术说明：

1. 此图适用于分两组自动投切成套装置；

2. 单组容量范围 600kvar 以下；

3. 两组容量可任意组合；

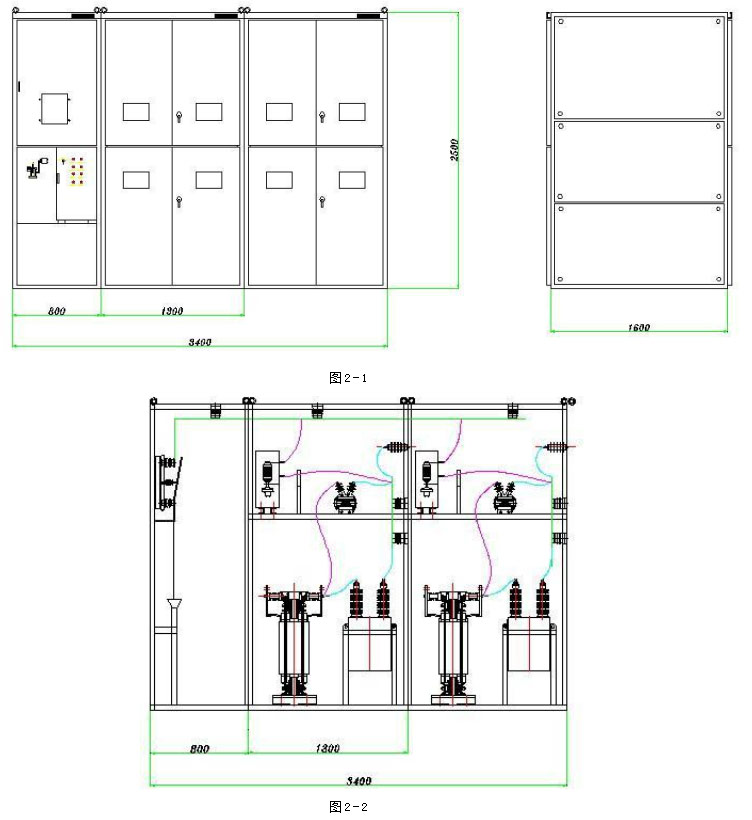

2.5.2 图号二样式

技术说明：

1. 此图适用于分两组自动投切成套装置；

2. 单组容量范围 600kvar~2000kvar；

3. 两组容量可任意组合；

2.5.3 图号三样式

技术说明：

1. 此图适用于分两组自动投切成套装置；

2. 单组容量范围 2000kvar~3600kvar；

3. 两组容量可任意组合；

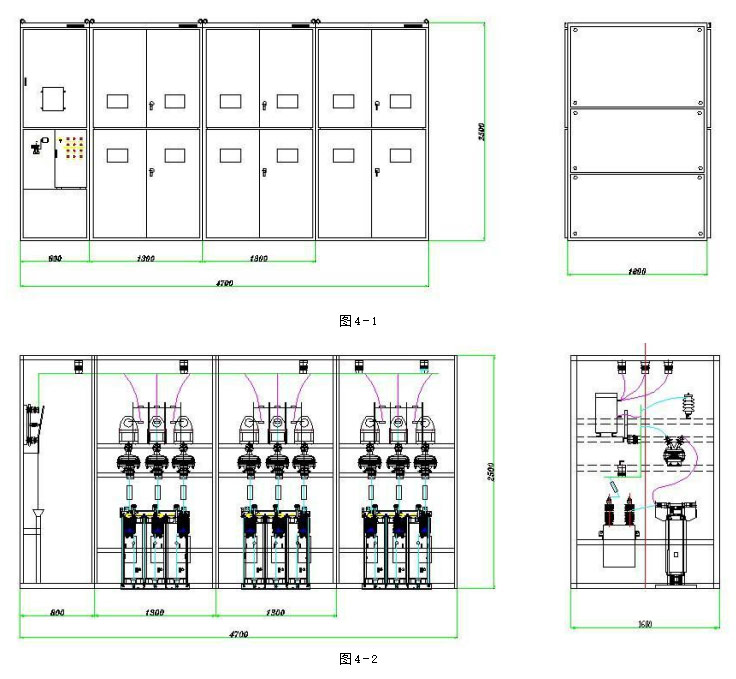

2.5.4 图号四样式

技术说明：

1. 此图适用于分三组自动投切成套装置；

2. 单组容量范围 600kvar 以下；

3. 三组容量可任意组合；

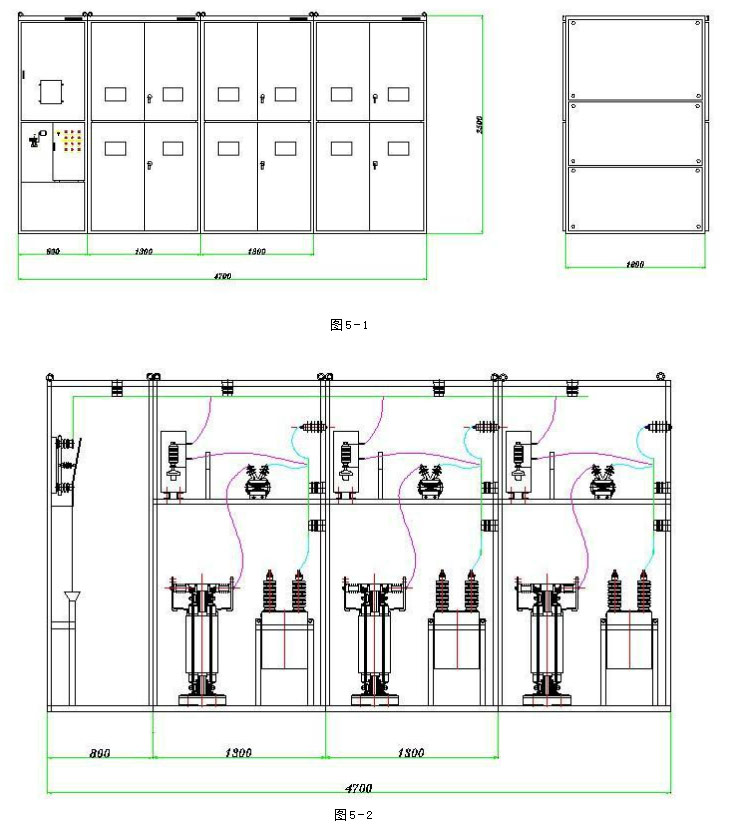

2.5.5 图号五样式

用于分三组自动投切成套装置；

2. 单组容量范围 600kvar~2000kvar；

3. 三组容量可任意组合；

3、装置安装

3.1 注意事项

3.1.1. 在收到设备之后开始安装之前，应检查确认包装没有损坏、包装中设备、配件完整无损、端子紧固。

3.1.2. 在使用本产品前，请仔细阅读说明书，以确保正确和安全的使用。

3.1.3. 操作时，请注意所有警示标记，并按要求进行操作。

3.1.4. 放置本装置时，四周要留有安全距离，保证通风。

3.1.5. 上电前，请确认已正确接地。

3.2 装置的五防保护

3.2.1. 装置隔离开关上带有电磁锁，可以防止误操作隔离开关。

3.2.2. 柜体的门锁除用户指定外，一般采用电磁锁。电磁锁采用 DC220V 或 AC220V供电。若隔离开关闭合、上级断路器投入，则电磁锁闭锁，门板无法打开；其它情况下，可以按住电磁锁上的红按钮，操作电磁锁打开。

3.3 装置接线

3.3.1. 一次主回路连接至进线隔离开关。主回路的电缆建议选用单芯或者三芯单股截面面积为 185mm²或以上的铜芯电缆。

3.3.2. 装置取样上级 10kV 母线的 A 相、B 相电压以及 C 相电流。电流互感器（取样 CT）接线必须接在电网侧且二次侧必须接地，用以检测装置和用户负荷的总电流。

3.3.3. 二次接线请以附录图纸为准，建议以 1:1 比例增加备用电缆。控制器的供电线以及取样电压、电流信号采用 4mm²或以上的单芯铜芯电缆，其余的二次线采用 2.5mm²或以上的单芯铜芯电缆。详见图纸。
